4 Düsenlängen
4 Düsen-Durchmesser
2 Gewindegrössen

Abmessungen

Abmessungen CD-Duese

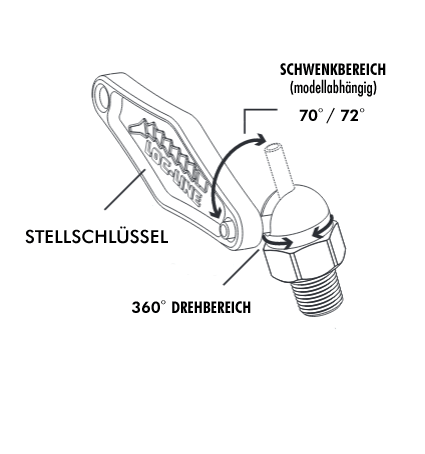

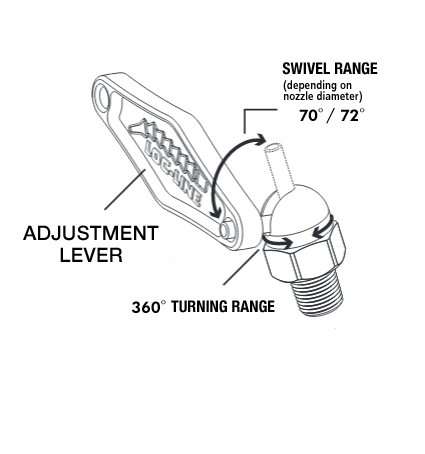

Düsen-Einstellung

Düsen-Einstellung

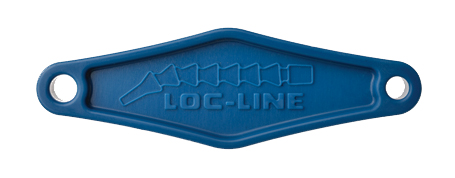

Einstellschlüssel
für LOC-LINE HD-Düsen
Art. Nr.: L72000



LOC-LINE FLEXI CD-Düse

Hochdruck-Düse CD-Typ

Die LOC-LINE FLEXI CD-Düse wurde speziell für beengte Platzverhältnisse konzipiert und ist mit 32 mm Bauhöhe (davon 12 mm Gewindehöhe) eine der kompaktesten Hochdruck-Düsen auf dem Markt.

Features

  • Arbeitsdruckbereich:      bis 70 bar Hochdruck
  • Schwenkbereich:             Smax = 72°
  • Drehbereich:                      um 360° drehbar
  • Besonder kompakt
  • Absolut positionsstabil. Einmal ausgerichtet, bleiben die LOC-LINE Hochdruck­düsen absolut po­sitions­­stabil. Eine Gegenmutter ist nicht erforderlich.

Ausführungen

  • 2 Gewindegrössen:           1/8" und 1/4" NPT/BSPT
  • 4 Düsen-Durchmesser:   1,6  /  2,2  /  3,0  /  4,1 mm
  • 4 Düsen-Längen:                0  /  6,4  /  12,7  /  31,8 mm
  • 3 Farben: orange-blau / grau / schwarz

LOC-LINE HOCHDRUCK-DÜSE (CD-Typ) mit 1/8" NPT/BSPT-Gewinde

Düsenlängen06,412,731,8
DurchmesserArt. Nr.Art. Nr.Art. Nr.Art. Nr.Schwenkbereich S
Düsenlängen und Durchmesser in [mm], Art.-Nr. für Farbe orange/blau
1,67201072011720127201372°
2,27201472015720167201772°
3,07201872019720207202172°
4,17202272023720247202570°

LOC-LINE HOCHDRUCK-DÜSE (CD-Typ) mit 1/4" NPT/BSPT-Gewinde

Düsenlängen06,412,731,8
DurchmesserArt. Nr.Art. Nr.Art. Nr.Art. Nr.Schwenkbereich S
Alle Maße in [mm], Art.-Nr. für Farbe orange/blau
1,67206072061720627206372°
2,27206472065720667206772°
37206872069720707207172°
4,17207272073720747207570°
