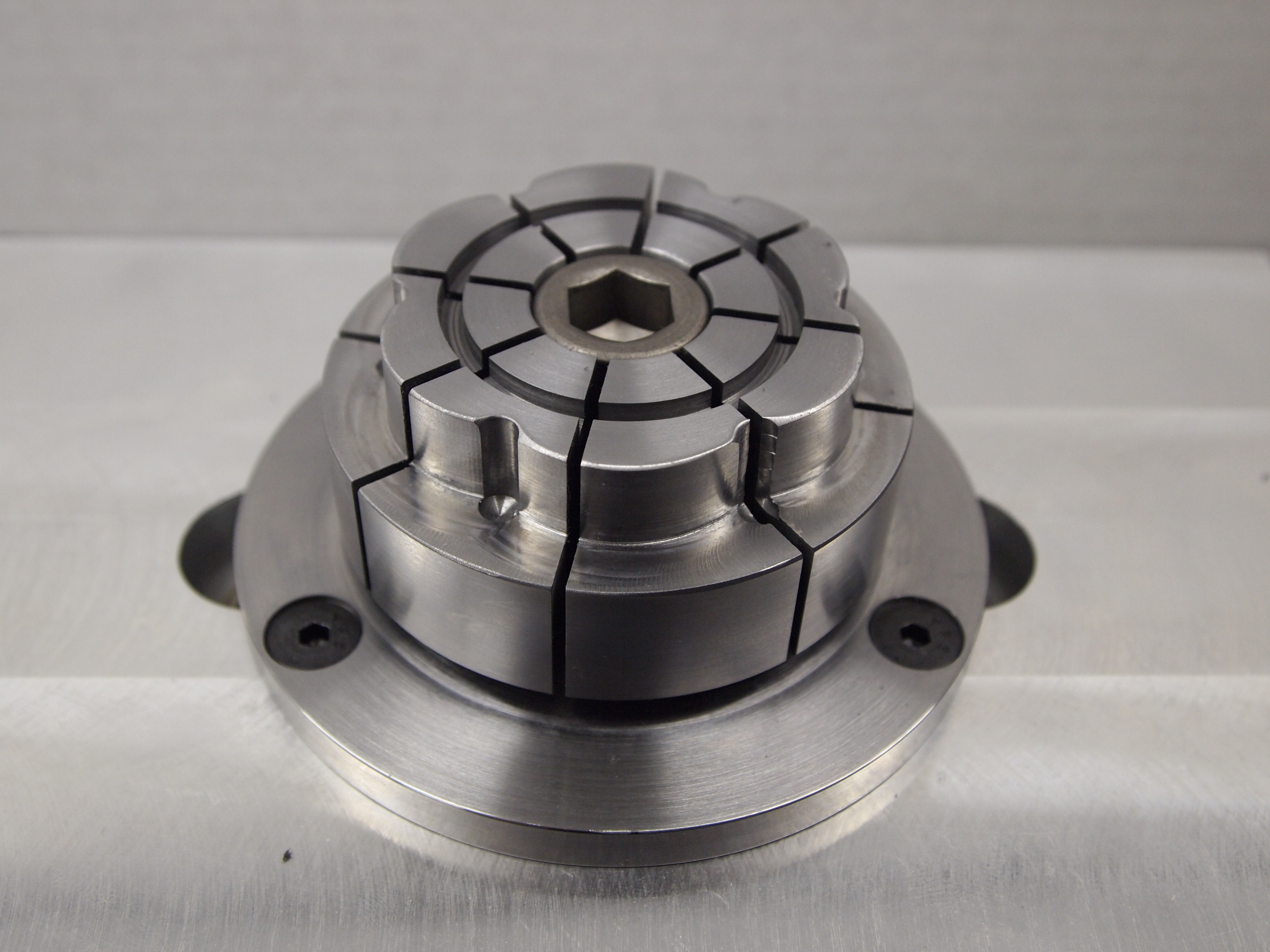

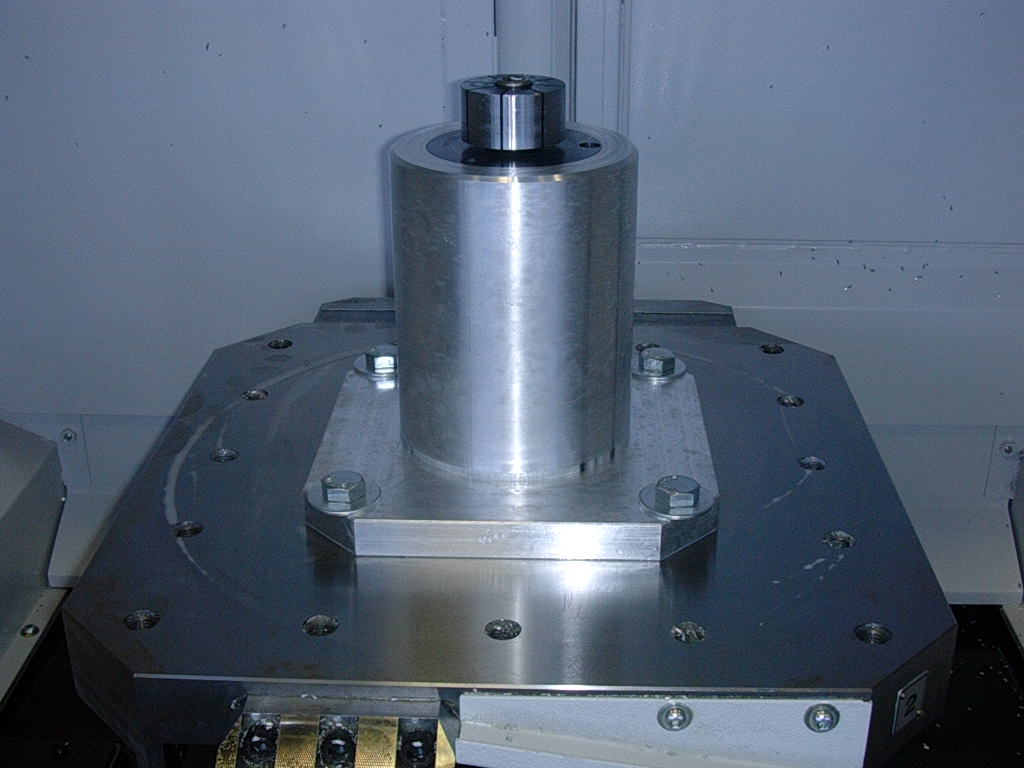

MITEE-BITE XPA-Spanndorne für Durchgangsbohrungen

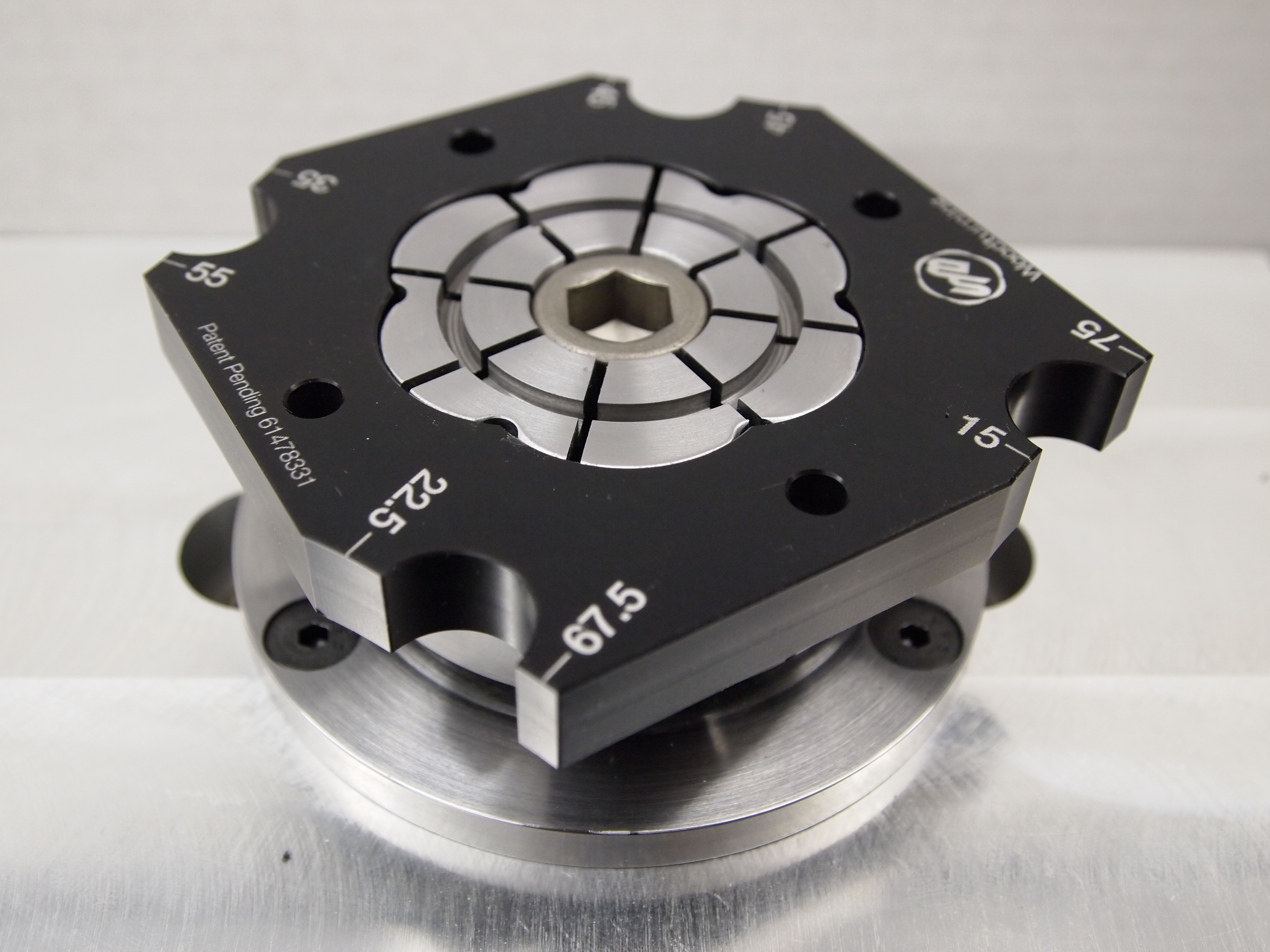

XPA-Spanndorne erhalten Sie in 11 Größen
für Spanndurchmesser von 4,1 - 175 mm. Der Durchmesser des
Befestigungsflansches ist konzentrisch zum Spanndurchmesser, wodurch eine sehr gute Wiederholgenauigkeit gewährleistet wird.

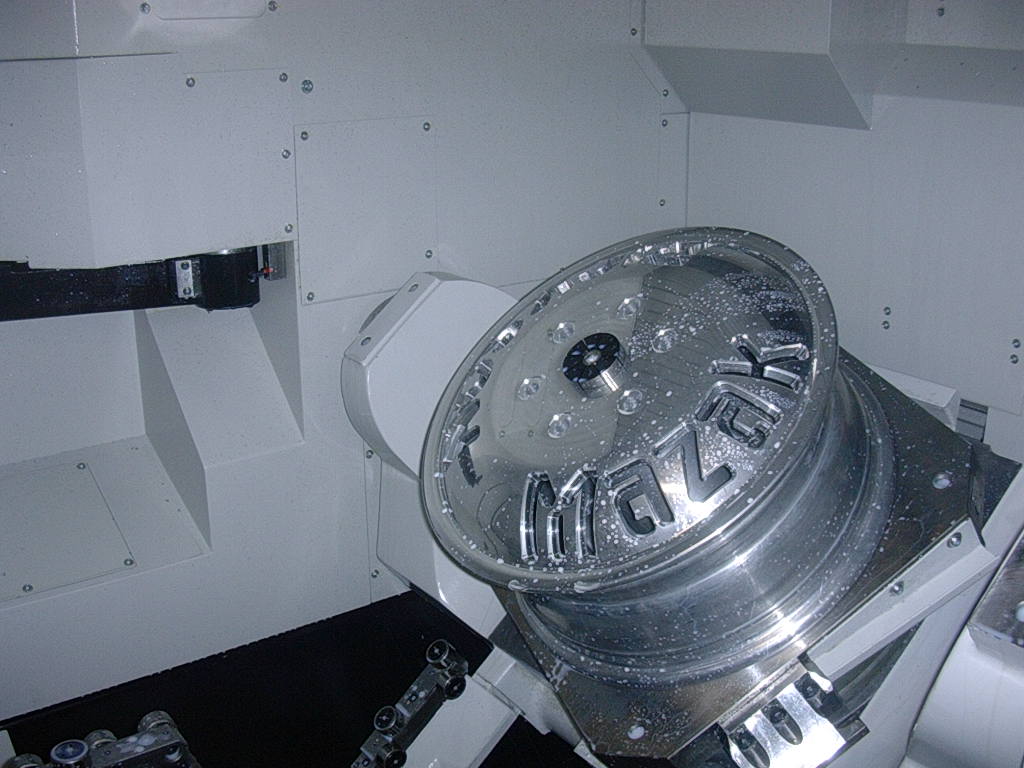

- 5-Seitenbearbeitung möglich
- Platzsparend: Mehrfachspannung möglich
- Leicht bearbeitbar: Spanndorne werden aus Baustahl
gefertigt und lassen sich daher problemlos auf den
gewünschten Durchmesser drehen. - Leicht anwendbar
- Automatisierbar

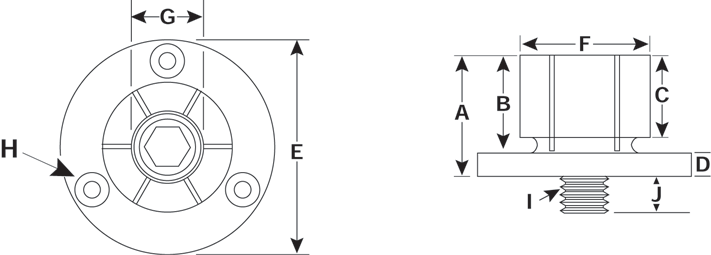

| Art. | A | B | C | D | E | F | G | H | I | J | Spann- | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nr. | Gewinde/TK | kraft | ||||||||||
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | Ø [mm] | [mm] | [mm] | [kN] | ||
| X38000 | 10,7 | 7,6 | 6,1 | 3 | 20h9 | 7,4 | 4,1 | M2/13,7 | M2 | 4,1 | 1,1 | |
| X38050 | 21,8 | 16 | 15 | 5,9 | 29,72h9 | 12,4 | 7,2 | M3/21 | M4 | 8 | 4,2 | |
| X38100 | 24,9 | 19 | 15 | 5,9 | 31,5h9 | 14,2 | 12,2 | M3/23,1 | M6 | 12 | 8,5 | |
| X38150 | 24,9 | 19 | 15 | 5,9 | 37,5h9 | 20 | 13,5 | M3/29 | M8 | 14 | 11,1 | |
| X38200 | 28,6 | 22,2 | 17,5 | 6,4 | 50h8 | 27 | 18 | M4/39,4 | M10 | 17 | 20 | |
| X38250 | 31,8 | 25,4 | 20,6 | 6,4 | 56h8 | 35,3 | 25,4 | M4/45,5 | M12 | 21 | 26,3 | |
| X38300 | 39,6 | 31,8 | 27 | 7,9 | 69,5h8 | 42 | 30 | M5/55,9 | M16 | 22 | 44,5 | |
| X38350 | 39,6 | 31,8 | 27 | 7,9 | 75,5h8 | 51 | 30 | M5/63,9 | M16 | 22 | 44,5 | |
| X38400 | 45,5 | 37,6 | 32,3 | 7,9 | 107,5h8 | 77 | 30 | M6/92,5 | M16 | 20 | 44,5 | |
| X38450 | 46 | 38 | 32 | 8 | 132,9h9 | 103 | 30 | M6/118 | M16 | 20 | 44,5 | |
| X38500 | 45,5 | 37,6 | 32,3 | 7,9 | 132,9h9 | 175 | 30 | M6/118 | M16 | 20 | 44,5 |
Ersatzschrauben
| Art. Nr. | f. Spanndorn | St. / Pack |
|---|---|---|
| *Schraubenkopf vergütet und beschichtet | ||
| X38001 | 38000 | 1 |
| X38002 | 38050 | 1 |
| X38010 | 38100 | 1 |
| X38020 | 38150 | 1 |
| X38032 | 38200 | 1 |
| X38042 | 38250 | 1 |
| X38052 | 38300 / 38350 | 1 |
| X38072 | 38400 / 38500 | 1 |
